Почему нельзя ставить обычный центробежный насос на возврат CIP даже с подпором в 1 метр

На возврате CIP-мойки обычный центробежный насос срывает поток: в рабочую камеру попадает смесь раствора, пены и воздуха, колесо «завоздушивается», циркуляция останавливается. Перепад высот около 1 метра (порядка 0,1 бар) этот эффект не снимает.

Для стабильного отвода моющего раствора с ёмкости в CIP-станцию нужен самовсасывающий насос, рассчитанный на газожидкостную смесь. На этом участке Промпоток ставит пищевую серию ZXB. Наиболее востребованная модель в заказах — ZXB-30.

Короткий ответ инженера

Задача: вернуть щелочной или кислотный раствор из очищаемой ёмкости в CIP-станцию, когда насос стоит ниже танка, перепад порядка 1 м.

Почему не подходит стандартный центробежный насос: он рассчитан на сплошную жидкость. На возврате CIP сплошного столба нет — есть плёнка по стенкам, пена и воздух. Пузыри собираются у втулки колеса, образуется воздушная пробка, всасывание прекращается.

Что ставить: самовсасывающий насос серии ZXB. По паспорту серии насос всасывает жидкости с воздухом и пеной и применяется как возвратный в автоматических системах CIP-мойки. Высота всасывания у линейки — 5–6 м (у ZXB-30 — 6 м).

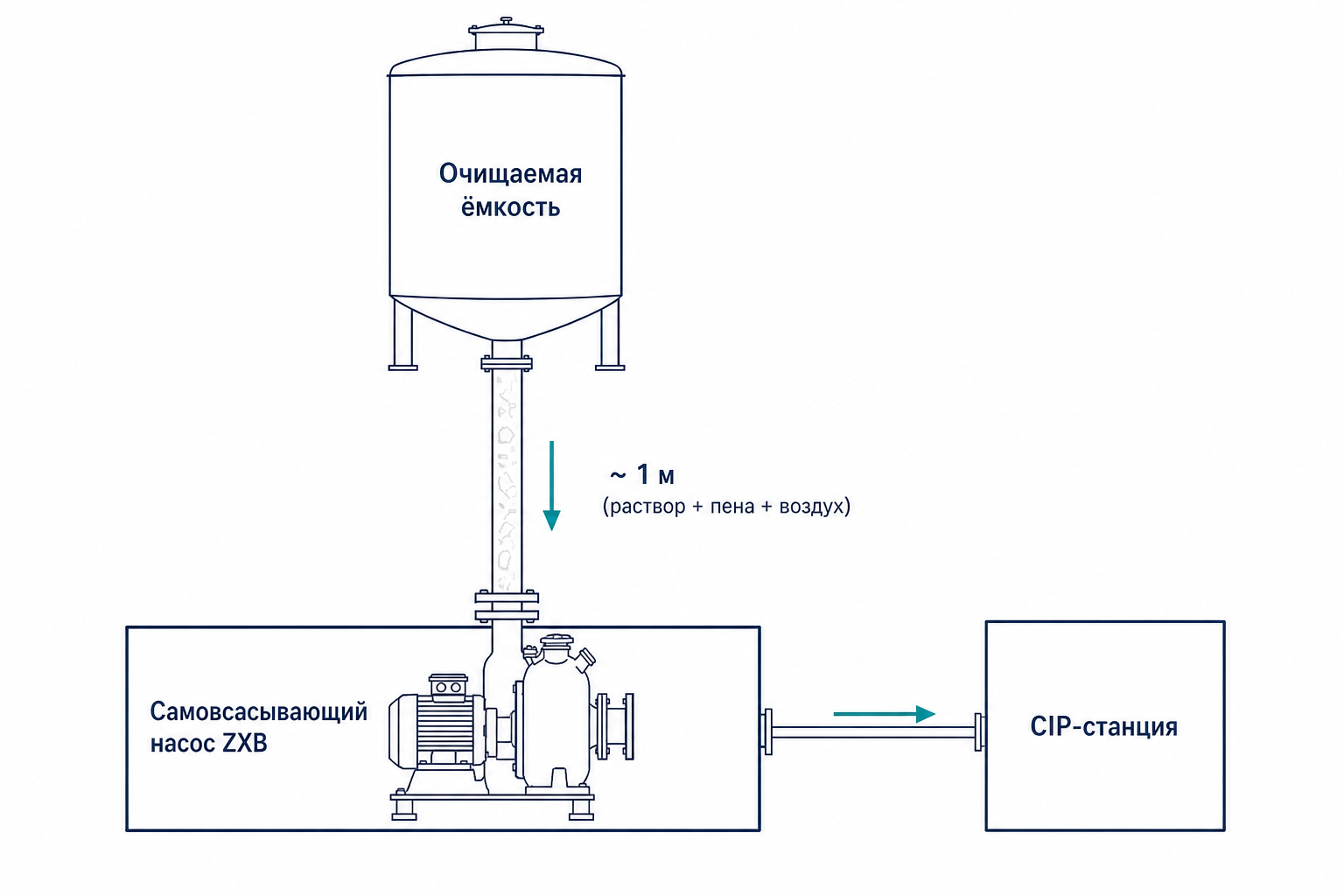

Схема участка:

Что реально происходит на возврате CIP

CIP (Clean-in-Place) — безразборная мойка танков, трубопроводов и теплообменников циркуляцией моющих растворов. Контур почти всегда состоит из двух разных насосных задач:

1. Подача из CIP-станции в объект — здесь раствор, как правило, сплошной, без свободного воздуха. Обычный пищевой центробежный насос на этом участке уместен.
2. Возврат из объекта в станцию — здесь среда уже другая. Раствор стекает по стенкам ёмкости неравномерной плёнкой, срывается струями, захватывает воздух и вспенивается ПАВ из моющего состава.

Именно возврат чаще всего проектируют «по привычке»: «насос ниже танка, подпор есть — поставим обычную улитку». На бумаге гидравлика сходится. В цехе насос захлёбывается воздухом на первой же мойке.

Типичная картина после пуска:

• расход на возврате скачет, затем падает почти до нуля;
• насос шумит, греется, ток двигателя «плавает»;
• в CIP-станцию раствор приходит порциями или не приходит;
• цикл мойки срывается по времени и концентрации.

Причина не в «слабом» двигателе и не в «коротком» подпоре. Причина в фазовом составе среды на входе.

Почему 1 метра высоты недостаточно

Гидростатический подпор 1 м водяного столба — это примерно 0,098 бар (около 10 кПа). Для сплошной холодной воды такого столба иногда хватает, чтобы держать насос залитым. На возврате CIP столба как такового нет.

1. На входе — газожидкостная смесь, а не сплошной поток

Смываемый раствор не заполняет патрубок целиком. Он течёт плёнкой, срывается с днища и штуцера, перемешивается с воздухом объёма ёмкости. Моющие составы дополнительно стабилизируют пену. В трубопровод уходит не «жидкость с редкими пузырями», а обильная газожидкостная смесь.

Даже если насос установлен под танком, на всасывании периодически оказывается полупустая труба. Подпор 0,1 бар не превращает эту смесь обратно в сплошную среду.

2. Физика стандартного центробежного насоса

Обычный центробежный насос рассчитан на перекачку сплошной жидкости. Рабочее колесо сообщает энергию среде за счёт центробежной силы. Плотность воздуха на три порядка ниже плотности раствора — колесо «не держит» газ.

Что происходит внутри улитки:

• пузыри уходят в зону наименьшего давления — к центру колеса (втулке);
• вокруг втулки собирается воздушная подушка;
• канал всасывания перекрыт газом — это и есть воздушная пробка (air binding);
• напор и расход обнуляются, хотя вал крутится.

Дальше насос работает почти «всухую»: жидкость не смазывает и не охлаждает торцевое уплотнение. Для горячего CIP (часто 60–85 °C и выше по регламенту мойки) это особенно опасно: уплотнение перегревается и выходит из строя за короткое время — иногда за считанные минуты непрерывного сухого хода.

3. Пена не «схлопывается» от 0,1 бар

Чтобы продавить скопившийся воздух в нагнетательный трубопровод или разрушить пенную структуру, нужен либо другой принцип проточной части (сепарация газа, удержание жидкостного кольца/контура в корпусе), либо существенно большее давление и сплошной подпор. Метр столба этого не даёт.

Итог: опустить обычный центробежный насос на 1 м ниже ёмкости — не решение для возврата CIP. Это лишь слегка улучшает NPSH на бумаге, но не убирает воздух из колеса.

Когда самовсасывающий насос обязателен

Самовсасывающая машина нужна, если на участке одновременно есть хотя бы два из условий:

• нестабильный уровень и «рваная» подача с днища / стенок танка;
• пена и свободный воздух в линии возврата;
• насос должен сам поднимать раствор и эвакуировать воздух из подводящей трубы;
• воздух в подводящей трубе после заливки корпуса (прайминг по паспорту обязателен);
• санитарные требования к материалам (кислота, щёлочь, температура).

Именно так выглядит возврат CIP с ёмкости. Поэтому на этом месте не «центробежник с запасом по мощности», а насос с самовсасывающей проточной частью.

На сайте Промпоток для таких задач собрана линейка пищевых самовсасывающих насосов серии ZXB.

Техническое решение: серия ZXB на возврате CIP

ZXB — самовсасывающие центробежные насосы санитарного исполнения (торговая марка JONHEN, поставщик — ООО «ПРОМПОТОК»). Проточная часть ZXB-30 — SS316L, уплотнение рабочей камеры EPDM, вал — одинарное торцевое уплотнение. Это стойкость к кислотам и щелочам CIP при пищевых санитарных требованиях.

Ключевое отличие от обычной «улитки» — способность всасывать жидкость с воздухом и пеной. По паспорту серии насос может самовсасывать даже при наличии только воздуха во всасывающей линии — после заливки корпуса (прайминг). Запуск полностью сухого корпуса запрещён.

Практический смысл для цеха:

• цикл CIP не останавливается из‑за воздушной пробки в колесе обычного центробежного насоса;
• раствор с пеной уходит в станцию, а не стоит в танке;
• линия возврата может быть частично пустой — насос эвакуирует воздух и подхватывает поток;
• после слива бака насос нужно отключить до работы всухую (или дать воду на всас на полоскание) — так написано в паспорте на режим CIP.

Высота всасывания ZXB-30 — 6 м. Перепад «танк выше насоса на 1 м» — комфортный режим, не граничный.

Какие модели смотреть в первую очередь

Типоразмер выбирает инженер по расходу возврата, диаметру линии и длине трассы. Ориентиры по каталогу Промпоток; строка ZXB-30 — по карточке сайта и техническому листу к КП (артикул ZXB30 SS316L 7,5kW):

Модель	Расход	Напор	Патрубки	Двигатель	Материал	Всасывание
ZXB-10	10–15 м³/ч	24 м	51 мм	3 кВт	SS 316	до 6 м
ZXB-20	20 м³/ч	24 м	51 мм	4 кВт	SS 316	до 6 м
ZXB-25	25 м³/ч	24 м	63 мм	5.5 кВт	SS 316	до 6 м
ZXB-30	30 м³/ч	24 м	76 / 63 мм	7,5 кВт	SS316L	до 6 м

На пищевых контурах чаще запрашивают ZXB-30. Он закрывает расход 30 м³/ч, патрубки Clamp 76/63 мм, двигатель 7,5 кВт (3×380 В, 50 Гц). По КП: рабочая температура до +140 °C, уплотнение камеры EPDM, насос на опорной плите с защитным кожухом.

Характеристики в таблице — каталожные / из КП. Рабочая точка на возврате CIP всегда ниже «идеальной воды»: пена, температура, местные сопротивления. Поэтому подбор делаем по фактической схеме, а не «по шильдику впритык».

Обычный центробежный vs ZXB на возврате CIP

Критерий	Обычный центробежный насос	Самовсасывающий ZXB
Сплошная жидкость на входе	Работает штатно	Работает штатно
Пена и свободный воздух	Воздушная пробка, срыв	Всасывает смесь с воздухом и пеной (после заливки корпуса)
Перепад ~1 м от танка	Не спасает от завоздушивания	Достаточный запас (всасывание ZXB-30 — 6 м)
Заливка корпуса	После срыва часто нет потока	Перед пуском корпус заливают (прайминг); дальше насос сам эвакуирует воздух из линии
Материал под кислоту/щёлочь CIP	Зависит от серии	SS316L (ZXB-30), уплотнение EPDM
Типовая роль в CIP	Подача из станции	Возврат с объекта

Коротко: подача CIP и возврат CIP — это два разных насоса, даже если оба «центробежные» по семейству. Путать их на спецификации — частая причина рекламаций после пусконаладки.

На что смотреть при подборе возвратного насоса

Чтобы ZXB (или любой самовсасывающий агрегат) работал предсказуемо, в заявке лучше сразу указать:

1. Объём и геометрия ёмкости, диаметр сливного патрубка, высота установки насоса относительно днища.
2. Состав CIP: щёлочь / кислота / вода, концентрация, температура мойки и ополаскивания.
3. Расход контура и время опорожнения, которое закладывает технолог.
4. Длина и диаметр линии возврата, число колен, наличие фильтра, клапанов, подъёмов.
5. Требования к присоединениям (у ZXB-30 в КП — Clamp 76/63 мм; по паспорту серии также молочная гайка / фланец) и к шероховатости под пищевое производство.
6. Режим пусков: сколько моек в смену; защита от сухого хода после слива бака.

Самовсасывание — не «магия», а связка гидравлики корпуса, уплотнения и режима. Горячий раствор, длинная всасывающая труба и частые пуски требуют запаса по NPSH и проверки кавитации. Промпоток считает это на этапе подбора: если готовой модели мало, инженерная группа собирает комплектацию под линию (частотник, датчики, уплотнение под температуру и химию).

Ошибки, из‑за которых «ZXB тоже не тянет»

Даже правильный тип насоса не спасёт схему, если:

• всасывающий трубопровод заужен относительно патрубка насоса;
• на всасывании стоит «лишний» обратный клапан с большим сопротивлением без расчёта;
• линия возврата уходит вверх петлёй и копит воздух до насоса;
• насос подобран впритык по расходу «как на воде», без запаса на пену;
• уплотнение не рассчитано на температуру CIP.

Эти пункты закрываются на опросе и в коммерческом предложении — до закупки, а не на рекламации.

Как заказать подбор в Промпоток

ООО «ПРОМПОТОК» подбирает и поставляет насосное оборудование для пищевой, химической и смежных отраслей. Склад — в Казани, отгрузка по РФ и СНГ. На оборудование действует гарантия до 24 месяцев; по ряду позиций возможна расширенная гарантия.

По возврату CIP обычно хватает заявки с параметрами линии. Инженер уточнит среду и геометрию, предложит типоразмер ZXB или альтернативу, если контур нестандартный. При необходимости организуем тестовые испытания.

Оставить запрос можно через форму на prompotok.com или через карточку модели. Для типового возврата CIP начните с ZXB-30.
