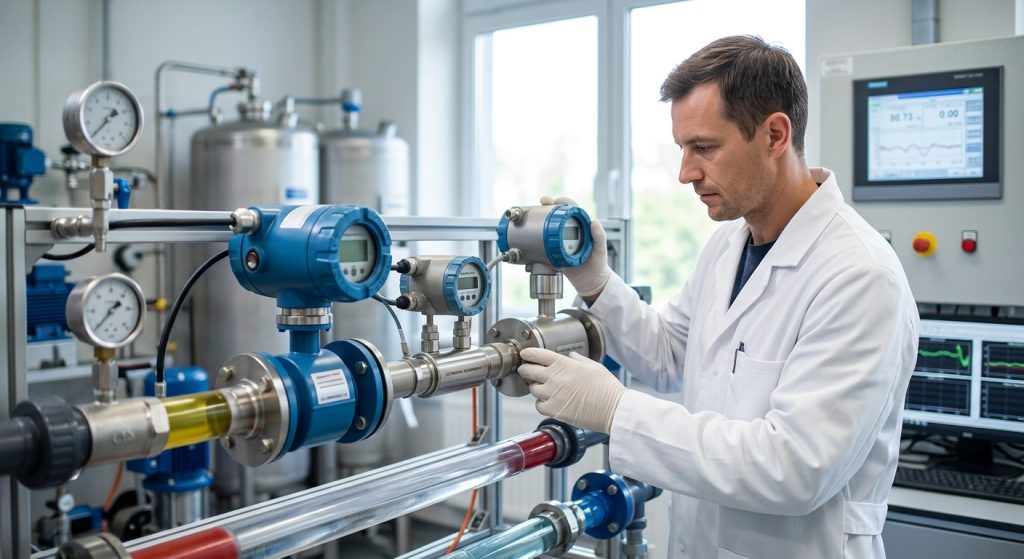

Как выбрать расходомер: от воды до кислот — критерии для любых сред

Насос качает продукт. Расходомер отвечает на другой вопрос: сколько проходит по линии в единицу времени и можно ли этому числу доверять. Ошибка в типе прибора дорого обходится: неверный учёт сырья, брак дозирования, споры с метрологией, «плавающие» балансы на участке.

В каталоге «Промпоток» есть отдельный раздел расходомеров — от расходомеров Кориолиса и электромагнитных до турбинных, вихревых, ротаметров и приборов с овальной шестернёй. Ниже — практичная матрица выбора без лишней теории.

С чего начинать подбор

1Среда — вода, молоко, кислота, растворитель, пар, газ, суспензия.
2Что измеряем — объёмный расход или массу.
3Диапазон — минимальный и максимальный рабочий расход, а не «средний по паспорту».
4Точность и задача — технологический контроль, коммерческий учёт, дозирование.
5Условия на линии — давление, температура, вибрации, CIP, взрывоопасность, проводимость жидкости.

Без этих данных «лучший расходомер» не существует — есть только подходящий под задачу.

Сравнение основных типов

Тип	Что измеряет	Сильные стороны	Ограничения	Куда смотреть в каталоге
Расходомер Кориолиса	Масса (часто и плотность)	Высокая точность. Измеряет массу напрямую. Показания не искажаются при изменении плотности, вязкости или температуры потока (в отличие от объёмных методов)	Дороже, чувствителен к установке и вибрациям	Расходомер Кориолиса, серия SH-CVF
Электромагнитный	Объём проводящих жидкостей	Нет движущихся частей в потоке, удобен для воды и многих растворов	Нужна электропроводность среды; не для углеводородов без проводимости: EM-расходомер не работает на дистилляте, нефти и маслах.	Электромагнитные, серия SHD
Турбинный	Объём чистых низковязких жидкостей	Понятная конструкция, хороший отклик	Чувствителен к загрязнениям и износу крыльчатки	Турбинные, серия SLW
Вихревой	Объём / расход жидкостей, газов, пара	Универсальность по фазам, без вращающихся частей	Нужен достаточный расход и правильные прямые участки. Требует стабильного турбулентного потока (число Рейнольдса > 10 000). Нестабилен при малых расходах и высокой вязкости	Вихревые, STLU
Термально-массовый	Масса газов	Удобен для газовых потоков	Не замена расходомеру Кориолиса на жидкостях	Термально-массовые
Ротаметр	Объём (локальный контроль)	Простота, наглядность, невысокая стоимость. Не требует внешнего питания (для индикатора). Идеален для локального контроля на байпасах	Ограниченная точность, ориентация монтажа	Ротаметры
С овальной шестернёй	Объём вязких сред	Хорош для масел, сиропов, дозирования	Механика в потоке — важен фильтр и вязкость	Овальная шестерня, цифровой шестерённый

Пищевое производство: на что смотреть

1Для учёта и дорогих рецептур часто выбирают массовый принцип (расходомер Кориолиса) — особенно если плотность продукта плавает.
2Для проводящих сред (вода, многие растворы) рационален электромагнитный расходомер.
3Вязкие продукты (сиропы, масла, концентраты) чаще ведут на шестерённый тип или на массовый учёт — в зависимости от точности и бюджета.
4Если линия моется CIP, заранее согласуйте материалы уплотнений, температуру мойки и возможность опорожнения прибора. Для горячих щелочей мы рекомендуем расходомер Кориолиса с высокой термостойкостью или EM со специальной футеровкой PFA (а не PTFE)

Насос на участке лучше подбирать в связке: пульсации от мембранного или центробежного насоса влияют на стабильность показаний. Иногда нужен демпфер пульсаций и правильная точка установки датчика.

Химия и агрессивные среды

1Для кислот/щелочей с достаточной проводимостью часто работает электромагнитный принцип (с правильным футеровочным материалом).
2Для учёта массы реагентов и дорогих компонентов — расходомер Кориолиса.
3Для газов и паровых контуров смотрят вихревой или термально-массовый тип.

Если на линии уже стоят насосы на магнитной муфте или взрывозащищённая арматура, расходомер должен соответствовать той же логике безопасности и материалов.

Типичные ошибки

Выбрали ротаметр «для учёта» — а нужна коммерческая точность.
Поставили электромагнитный на непроводящую среду.
Не учли вязкость — турбина «умирает» на загрязнённом или вязком продукте.
Игнорировали монтаж — нет прямых участков, вибрация от насоса, воздушные пробки.
Смотрели только на max расход — прибор плохо работает на нижнем диапазоне.

Чек-лист заявки поставщику

1Название среды, состав, наличие абразивных частиц;
2Расход min / nom / max;
3Давление и температура;
4Нужно ли измерение массы или объёма;
5Диаметр трубопровода и тип присоединения;
6Требования к выходу сигнала (импульс, 4–20 мА, цифровые протоколы);
7Условия: CIP, Ex, гигиена, уличная установка.

Что предлагаем на практике

В каталоге расходомеров «Промпоток» можно начать с типовых серий:

Инженерная группа поможет согласовать прибор с насосом и запорно-регулирующей арматурой, чтобы линия работала как система, а не как набор отдельно купленных узлов.

FAQ

Он измеряет массу и меньше зависит от изменений плотности. Это критично для рецептур и коммерческого учёта.
Универсального решения почти нет. Для воды/растворов — одни принципы, для вязких — другие, для пара/газа — третьи.
Для турбинных и шестерённых — часто да. Для электромагнитных и Кориолиса зависит от среды и требований производителя.
