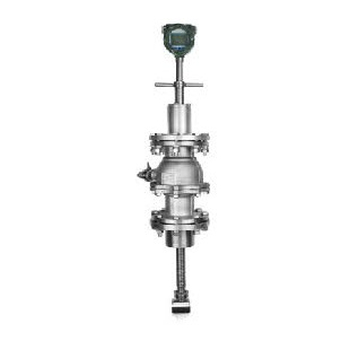

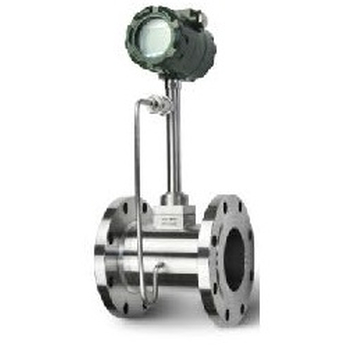

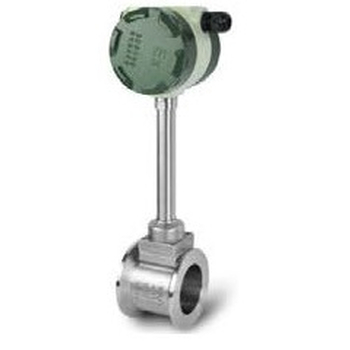

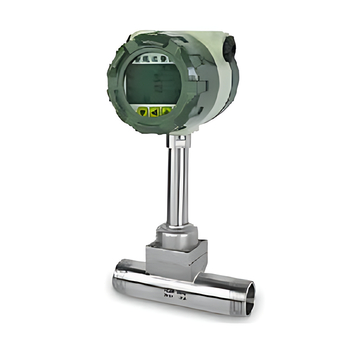

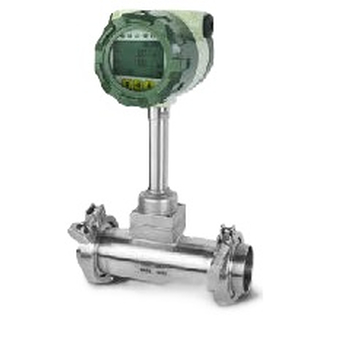

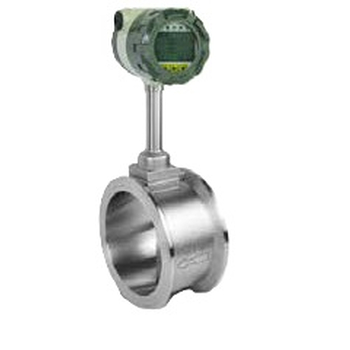

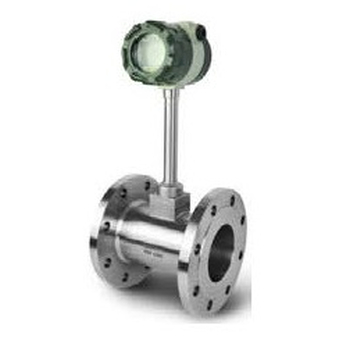

Вихревой расходомер STLU

Вихревой расходомер STLU. Основные особенности

• Вихревой преобразователь STLU имеет встроенный пьезокристалл в обтекаемом теле, что позволяет избежать турбулентности жидкости, вызванной внешними факторами, отсутствие дрейфа нуля и высокая надежность.
• Опция со встроенной температурной и температурно-давленческой компенсацией.
• Благодаря длительному анализу волн вихревого преобразователя, компания Silver разработала наиболее научную форму зонда, толщину стенки, высоту, диаметр стержня зонда и соответствующий пьезокристалл, используя передовые технологии ЧПУ для обработки, чтобы обеспечить точное выравнивание и гладкую поверхность, а также специальный процесс обработки для максимального устранения влияния сигнала на собственную частоту колебаний.
• Вихревой преобразователь STLU обладает хорошей универсальностью и взаимозаменяемостью. Использование передовых технологий ЧПУ для обработки таких деталей, как корпус преобразователя и обтекаемое тело, обеспечивает высокую точность обработки, что делает детали (особенно обтекаемое тело) универсальными, поэтому повторяемость и точность не зависят от замены деталей, а сигнал имеет высокое соотношение сигнал/шум и хорошую стабильность.
• Простая и фиксированная конструкция, отсутствие движущихся частей, высокая надежность, удобство в обслуживании.
• Широкий диапазон измерений, соотношение диапазонов может достигать 10:1 при числе Рейнольдса 2×10~7×10.4.6
• Измерительный элемент не контактирует напрямую с измеряемой жидкостью, стабильная производительность и длительный срок службы.
• Зонд и обтекаемое тело установлены независимо, а высокотемпературный пьезокристалл герметично встроен в обтекаемое тело, что делает преобразователь простым по конструкции, универсальным и стабильным.
• Выходной импульсный сигнал и токовый сигнал прямо пропорциональны расходу, а также поддерживают связь через RS-485, Hart, ModBus для удобного подключения к компьютеру.
• При измерении объемного расхода жидкости вихревой преобразователь не требует температурной и давленческой компенсации. Вихревой сигнал линейно зависит от скорости, то есть прямо пропорционален объемному расходу. При измерении газа или пара требуется температурная и давленческая компенсация. Компенсация давления и температуры необходима для получения объемного расхода газа в стандартных условиях или массового расхода пара.
• Низкие потери давления, всего 1/4 ~ 1/2 от потерь в диафрагме.
• В определенном диапазоне чисел Рейнольдса характеристики потока зависят только от формы и размеров обтекаемого тела и не зависят от давления, температуры, вязкости, плотности и состава жидкости.
• Широкий спектр применения: может измерять расход пара, газа, жидкости и т.д.

Назначение и применение:

Вихревые расходомеры используются для:

1. Измерения расхода жидкостей, газов и пара в промышленных условиях.
2. Контроля технологических процессов в химической, нефтегазовой, энергетической и пищевой отраслях.
3. Учета энергоресурсов (например, пара в котельных или сжатого воздуха).
4. Мониторинга экологических параметров 2 ∗ 104 ~ 7 ∗ 106(расход выбросов, сточных вод).

Основные области применения:

• Химическая и нефтехимическая промышленность (измерение агрессивных сред).
• Теплоэнергетика (учет пара и горячей воды).
• Водоснабжение и водоотведение.
• Газовая промышленность (измерение природного газа).
• Пищевая промышленность (контроль расхода жидкостей).
