Соленоидный клапан серии XSW

Описание
Характеристики
Доставка и оплата

Типы электромагнитных клапанов
Основных видов клапанов два:
• Клапан прямого действия
• Клапан пилотного действия
Основные особенности соленоидного клапана прямого действия:
• При подаче напряжения на катушку плунжер поднимается благодаря магнитному полю и поднимает за собой мембрану.
Основные характеристики электромагнитного клапана прямого действия:
• Уплотнительный элемент (диафрагма или поршень) клапана напрямую соединен с сердечником;
• Не требуется перепад давления для открытия/закрытия;
• Максимальный перепад давления на клапане ограничен силой магнитного поля используемой катушки и диаметром седла (то место, куда опускается уплотнение клапана).
Применение:
• В газо- и нефте-перегонке
• в поливе и орошении сельскохозяйственных угодий
• поении скота
• работе газовых и тепловых котельных
• в перенаправлении потоков газа и воды по нескольким направлениям на промышленных и сельскохозяйственных предприятиях

Подходит для: пар / вода / горячая вода / газ / масло (≤20CST)

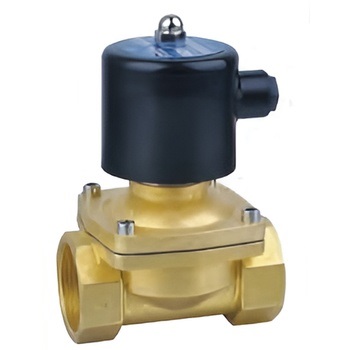

Материал исполнения: латунь / нержавеющая сталь SS304

Тип клапана: нормально закрытый / нормально открытый

Материал катушки: пластик / лакированный чугун

Степень защиты: IP65 (пластиковая катушка) / IP54 (чугунная катушка)

Материал уплотнения: NBR / EPDM / Viton

Рабочая температура: -5...+80˚С(NBR) / -5…+150˚C(EPDM) / -5…+180˚C(Viton)

Тип действия: прямого действия / шагового действия

Питание катушки: 24V DC / 220V AC

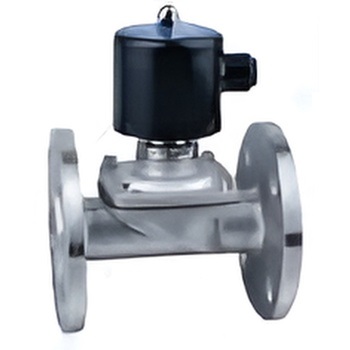

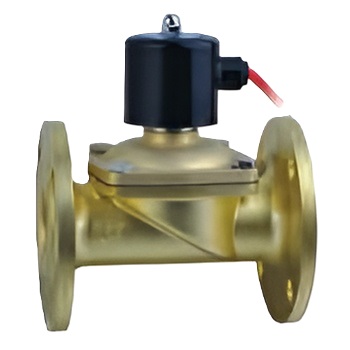

Присоединение: внутренняя резьба / фланец

Рабочее давление от 4 до 10 бар (зависит от рабочей среды)

Размеры: G1/4”- 2” (резьба), DN15-DN50 (фланец)

Возможность самовывоза с нашего склада в г.Казань

Доставка транспортной компанией до терминала ТК в городе Покупателя за наш счет

Бесплатная доставка при заказе от 10 000 руб

Доставка до склада Покупателя по дополнительному согласованию

чертеж 1
