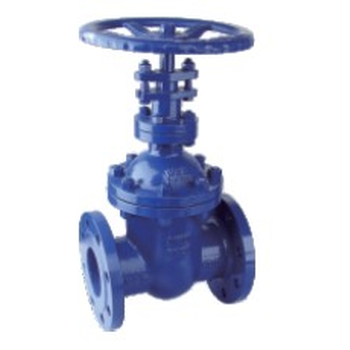

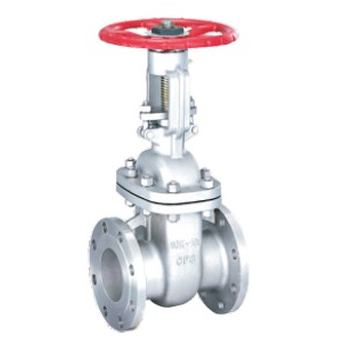

Клиновая задвижка DN15 – DN600

Описание
Характеристики
Доставка и оплата
Применение

Конструкция клиновой задвижки задвижки включает:

Металлический корпус с крышкой и сквозным отверстием, через которое будет проходить рабочая среда. На корпусе также должны быть присоединительные элементы для монтажа на трубу (фланцы, участки под приварку, муфтовые соединения). 1
Подвижный затвор клиновидной формы, который может опускаться и примыкать к седлам, плотно перекрывая сечение трубопровода. В открытом состоянии элемент поднят и находится в верхней части корпуса.

Ходовой узел со шпинделем (штоком). Существует два варианта исполнения шпинделя — выдвижной и невыдвижной.

Номинальный диаметр: DN15 – DN600 (от DN50, если давление более 2,5Мпа)

Присоединение: Фланец

Номинальное давление: PN16, PN25, PN40, PN64, PN100

Материал корпуса: WCB, 304, 316

Привод: Ручной, редуктор, пневматический, электрический

Класс защиты: IP65

Рабочая температура: Стандартная: от -20 до +180℃ Высокотемпературное исполнение: от -20 до +300℃

Уплотнения: Метал/метал, PTFE, EPDM

Дополнительные опции: Позиционер, блок концевых выключателей, датчик положения, фильтр регулятор, соленоидный клапан и др.

Возможность самовывоза с нашего склада в г.Казань

Доставка транспортной компанией до терминала ТК в городе Покупателя за наш счет

Бесплатная доставка при заказе от 10 000 руб

Доставка до склада Покупателя по дополнительному согласованию

Назначение клиновой задвижки — запирание трубопровода с предотвращением прохождения транспортируемой среды по магистрали. Чаще всего их устанавливают на водопроводах, системах водяного отопления, подачи пара, газопроводах с природным газом, трубах с нефтепродуктами и другими транспортируемыми средами.
