Фитинги Tri‑Clamp

Фитинги Tri‑Clamp (зажимные / патронные / хомутовые соединения) — это высококачественные быстроразъемные элементы трубопроводных систем, предназначенные для герметичного и быстрого соединения труб, шлангов, насосов, фильтров и другого технологического оборудования.

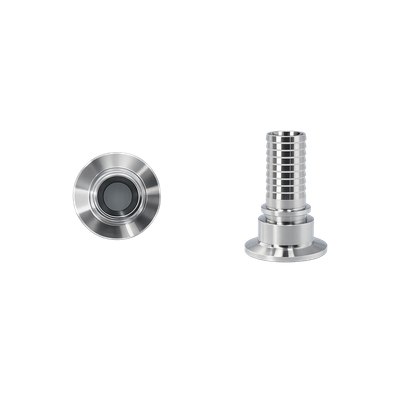

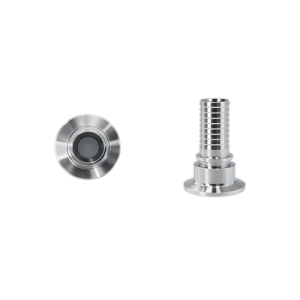

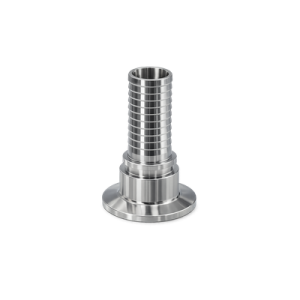

Конструкция фитинга Tri‑Clamp состоит из двух симметричных фланцев (патронов), уплотнительного кольца и накидного хомута (зажима), который обеспечивает равномерное сжатие уплотнителя по всему периметру. Это гарантирует надёжную герметичность даже в условиях циклических перепадов температур и давлений.

Фитинги Tri‑Clamp изготавливаются из высококачественной нержавеющей стали и доступны в широком размерном ряду — от ½» до 8″. Мы предлагаем исполнения по стандартам 3A, ISO, DIN, а также возможность индивидуальной настройки геометрии под специфические требования заказчика. Благодаря прецизионной механической обработке достигается исключительная чистота поверхности — шероховатость Ra ≤ 0,4 мкм, что критически важно для производств с жёсткими гигиеническими нормами.

Дополнительно мы предлагаем фитинги с угловым исполнением до 10° для нестандартных трасс трубопроводов.

Преимущества:

✅ Быстрый монтаж и демонтаж — соединение собирается за считанные секунды без использования специального инструмента (достаточно накидного хомута).

✅ Герметичность в широком диапазоне условий — равномерное сжатие уплотнительного кольца обеспечивает надёжную герметизацию при давлении от вакуума до рабочих давлений, а также при температурах от криогенных до +200°С (в зависимости от материала уплотнителя).

✅ Гигиеничность и лёгкость очистки — отсутствие резьб и карманов, где могла бы скапливаться грязь. Внутренняя поверхность полируется до Ra ≤ 0,4 мкм, что предотвращает прилипание продукта и развитие микроорганизмов. Полная совместимость с CIP/SIP мойкой.

✅ Многостандартность — соответствие международным нормам 3A (Sanitary Standards), ISO 2852, DIN 32676, что позволяет интегрировать фитинги в оборудование любых мировых производителей.

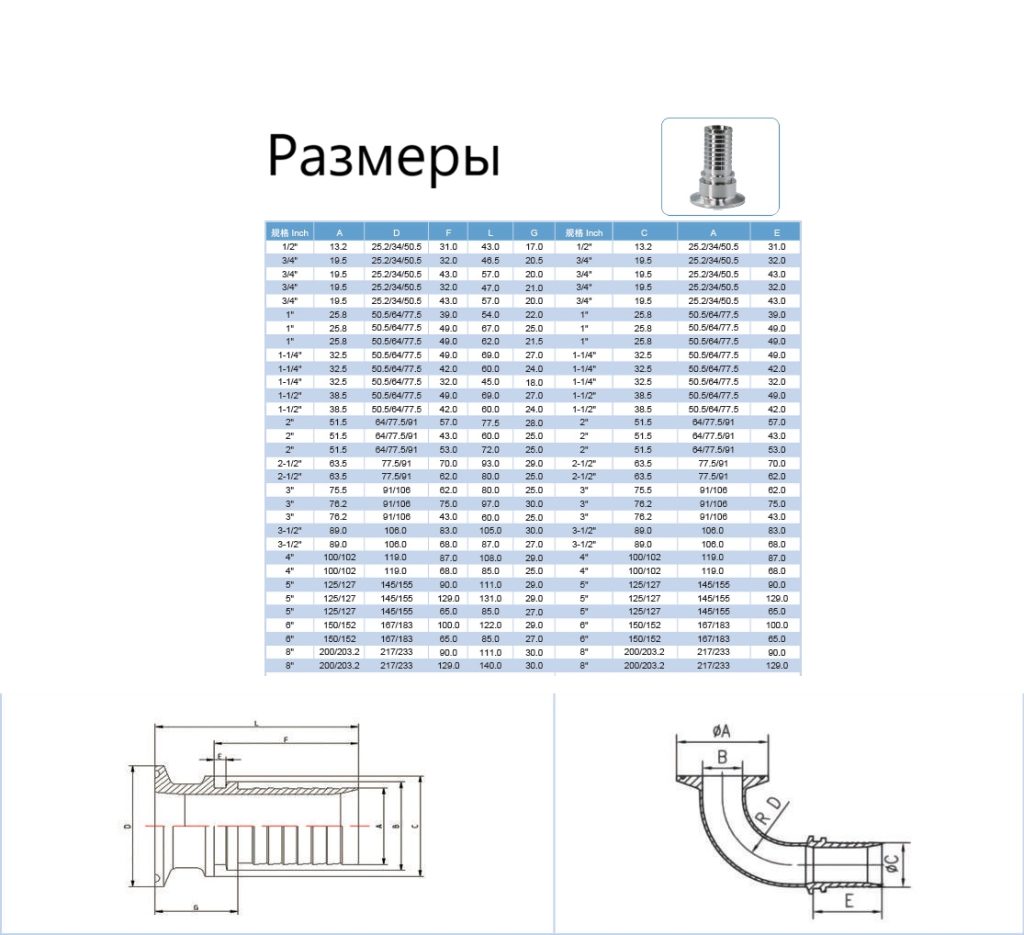

✅ Широкая размерная линейка — от ½» до 8″, с несколькими вариантами наружного диаметра (D) для каждого размера, что даёт гибкость при подборе под существующие трубопроводы.

✅ Возможность заказа с углом — до 10° для монтажа в стеснённых условиях или при необходимости обхода препятствий без дополнительных колен.

✅ Долговечность — изготовлены из коррозионно-стойких марок стали, стойких к окислению, химическим реагентам и механическому износу.

✅ Универсальность уплотнителей — совместимы с EPDM, силиконом, FKM/Viton, PTFE, что позволяет подобрать материал под любую рабочую среду (кислоты, щёлочи, растворители, водяной пар, жиры).

✅ Возможность индивидуального исполнения — по чертежам заказчика (нестандартные длины L, переходные размеры, специальные стали).

Фитинги Tri‑Clamp являются отраслевым стандартом в производствах, где к чистоте, санитарной безопасности и лёгкости обслуживания предъявляются особенно высокие требования. Основные области использования:

Пищевая промышленность — линии розлива молочной продукции, соков, пива, напитков, растительных масел, соусов, детского питания. Фитинги легко разбираются для санитарной обработки CIP/SIP (очистка и стерилизация на месте).

Фармацевтика и биотехнологии — производство лекарственных препаратов, вакцин, инфузионных растворов, инсулина, кровезаменителей. Требуется минимальная шероховатость для исключения адгезии бактерий и лёгкости очистки.

Косметическая промышленность — производство кремов, гелей, шампуней, зубных паст, где важна стерильность и отсутствие застойных зон.

Химическая промышленность — транспортировка реактивов, катализаторов, кислот, щелочей (в зависимости от марки стали) — там, где нужна коррозионная стойкость и химическая инертность.

Биоинженерия и медицинская техника — лабораторные установки, биореакторы, ферментеры, системы водоочистки.

Микроэлектроника и производство чистых помещений — системы подачи деионизованной воды, реагентов для травления.

Криогенные и высокотемпературные установки — благодаря надёжной конструкции уплотнения.
